Codice ISO degli inserti di tornitura: come si legge CNMG 120408

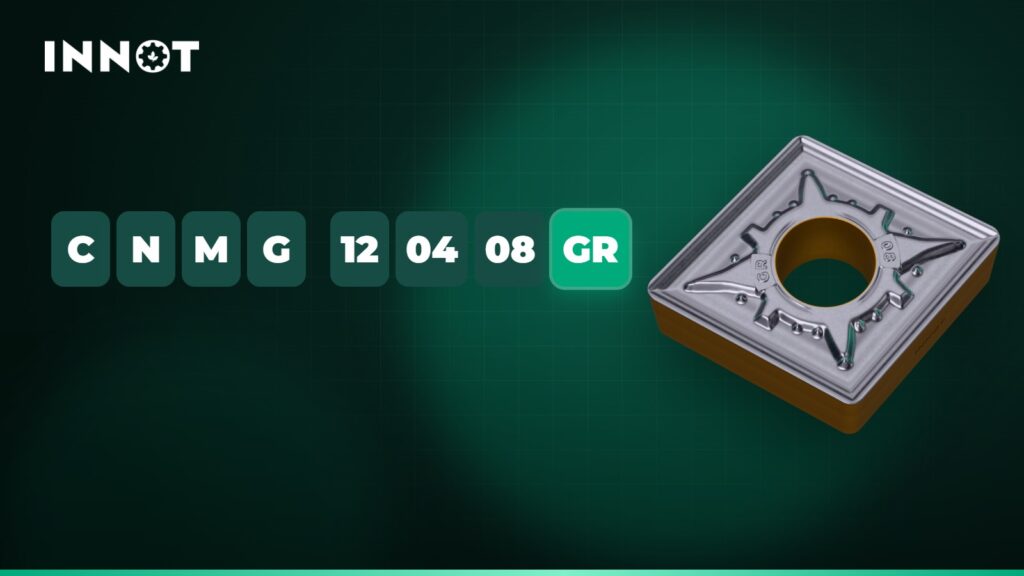

Ogni inserto di tornitura ha una sigla ISO che ne descrive forma e misure: chi la sa leggere sceglie l’inserto giusto in pochi secondi e capisce subito se si monta sul portautensile che ha già in macchina. Prendiamo come esempio uno degli inserti più usati, il CNMG 120408-GR.
1. Forma dell’inserto
La prima lettera indica la forma e quindi l’angolo di punta. Più l’angolo è grande, più il tagliente è robusto; più è piccolo, più l’inserto arriva nei profili.
| Lettera | Forma | Angolo di punta | Impiego tipico |
|---|---|---|---|
| C | Rombica | 80° | Sgrossatura e finitura, tornitura e sfacciatura |
| W | Trigonale | 80° | Sgrossatura con tre taglienti per faccia |
| S | Quadrata | 90° | Sgrossatura pesante e smussi |
| T | Triangolare | 60° | Uso generale, tornitura e profili semplici |
| D | Rombica | 55° | Profilatura e copiatura |
| V | Rombica | 35° | Profilatura fine e gole di scarico |
| R | Tonda | — | Copiatura, tagli interrotti, superleghe |
2. Angolo di spoglia
La seconda lettera è l’angolo di spoglia inferiore. Con N (0°) l’inserto è negativo: il tagliente è robusto e quasi sempre si può usare su entrambe le facce, con il doppio dei taglienti. Con C (7°), B (5°) o P (11°) l’inserto è positivo: taglia con meno forza, ideale per pezzi sottili, finiture e tornitura interna.
3. Tolleranza
La terza lettera è la classe di tolleranza su cerchio inscritto, altezza della punta e spessore. La più diffusa in tornitura è M, tipica degli inserti pressati e sinterizzati; G indica tolleranze più strette, ottenute con la rettifica, come negli inserti per alluminio CCGT-AK.
4. Tipo: foro e rompitruciolo
| Lettera | Foro | Rompitruciolo | Esempio |
|---|---|---|---|
| G | Cilindrico | Su entrambe le facce | CNMG |
| M | Cilindrico | Su una faccia | CNMM |
| A | Cilindrico | Nessuno (inserto piano) | CNMA |
| T | Svasato 40–60° | Su una faccia | CCMT, DCMT |
| W | Svasato 40–60° | Nessuno | CCMW |
| N | Senza foro | Nessuno | SNMN |
Gli inserti con foro cilindrico si bloccano con leva o staffa e sono quasi sempre negativi; quelli con foro svasato si fissano con una vite e sono positivi.
5. Lunghezza del tagliente, spessore e raggio di punta
Le tre coppie di cifre sono misure. 12 è la lunghezza del tagliente in millimetri, arrotondata: per un inserto C corrisponde a un cerchio inscritto di 12,7 mm. 04 è lo spessore, 4,76 mm. 08 è il raggio di punta, 0,8 mm (04 = 0,4 mm, 12 = 1,2 mm, 16 = 1,6 mm).
| Forma | Cerchio inscritto 9,525 mm | Cerchio inscritto 12,7 mm |
|---|---|---|
| C 80° | 09 | 12 |
| D 55° | 11 | 15 |
| S 90° | 09 | 12 |
| T 60° | 16 | 22 |
| V 35° | 16 | 22 |
| W 80° | 06 | 08 |
Spessori più comuni: 02 = 2,38 mm · T3 = 3,97 mm · 04 = 4,76 mm · 06 = 6,35 mm.
6. Rompitruciolo
Dopo le misure ogni produttore aggiunge la sigla del suo rompitruciolo, che decide come si forma e si spezza il truciolo. Nella gamma INNOT: GF, GC, BF e SF per la finitura, GM, GQ, BM e SM per la semi-finitura, GR e BR per la sgrossatura, GZ e GX per le passate pesanti. Il campo di lavoro di ognuno è sulla mappa dei rompitruciolo.
Tre esempi
- CNMG 120408-GR: rombico 80°, negativo, doppia faccia, cerchio inscritto 12,7 mm, spessore 4,76 mm, raggio 0,8 mm, rompitruciolo da sgrossatura.
- DCMT 11T304-TM: rombico 55°, positivo 7°, foro svasato con rompitruciolo su una faccia, cerchio inscritto 9,525 mm, spessore 3,97 mm, raggio 0,4 mm.
- WNMG 080408-GM: trigonale 80°, negativo, cerchio inscritto 12,7 mm, spessore 4,76 mm, raggio 0,8 mm, rompitruciolo per semi-finitura.
Domande frequenti
Un CNMG 120408 di un altro marchio si monta sul mio portautensile?
Sì: la sigla ISO fissa forma, misure e tipo di bloccaggio, quindi un CNMG 120408 INNOT si monta su qualunque portautensile per CNMG 12. Cambiano rompitruciolo e grado, cioè il modo in cui l’inserto taglia.
Come trovo l’inserto INNOT che sostituisce quello che uso oggi?
Inserisci il tuo codice in Trova l’equivalente oppure scrivici: ti proponiamo rompitruciolo e grado e, se vuoi, un tester gratuito da provare sul tuo pezzo.
