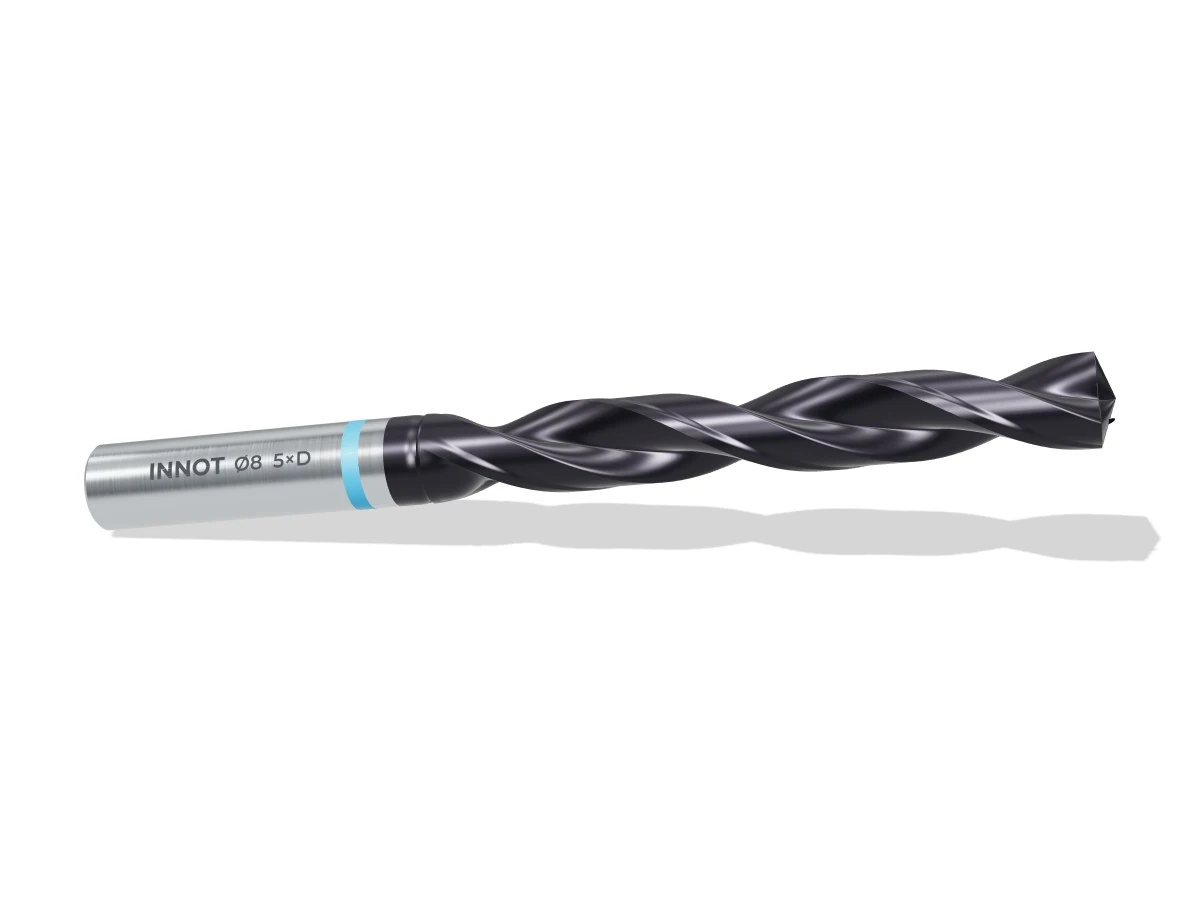

Punta integrale in metallo duro 5×D

Punta integrale per fori fino a 5 volte il diametro, con refrigerazione interna: evacuazione sicura del truciolo e alte velocità.

ISO P

ISO M

ISO K

ISO N

ISO S

ISO H

5×D

Ø 3–20 mm

angolo 140°

Prezzi riservati alle aziendeAccedi alla tua area clienti per vedere i tuoi prezzi e chiederne di nuovi in un clic.

Accedi

Serve un consiglio tecnico? Parla con INNOT

(+39) 375 786 1361 Chiama · WhatsApp

Anche su misura

Misure, gradini e geometrie a disegno

Metallo duro e rivestimenti

Barra e rivestimento scelti sul tuo materiale

Consulenza tecnica

Ti aiutiamo a scegliere geometria e rivestimento

Spedizione 24/48h

Per ordini a magazzino in tutta Italia

Descrizione

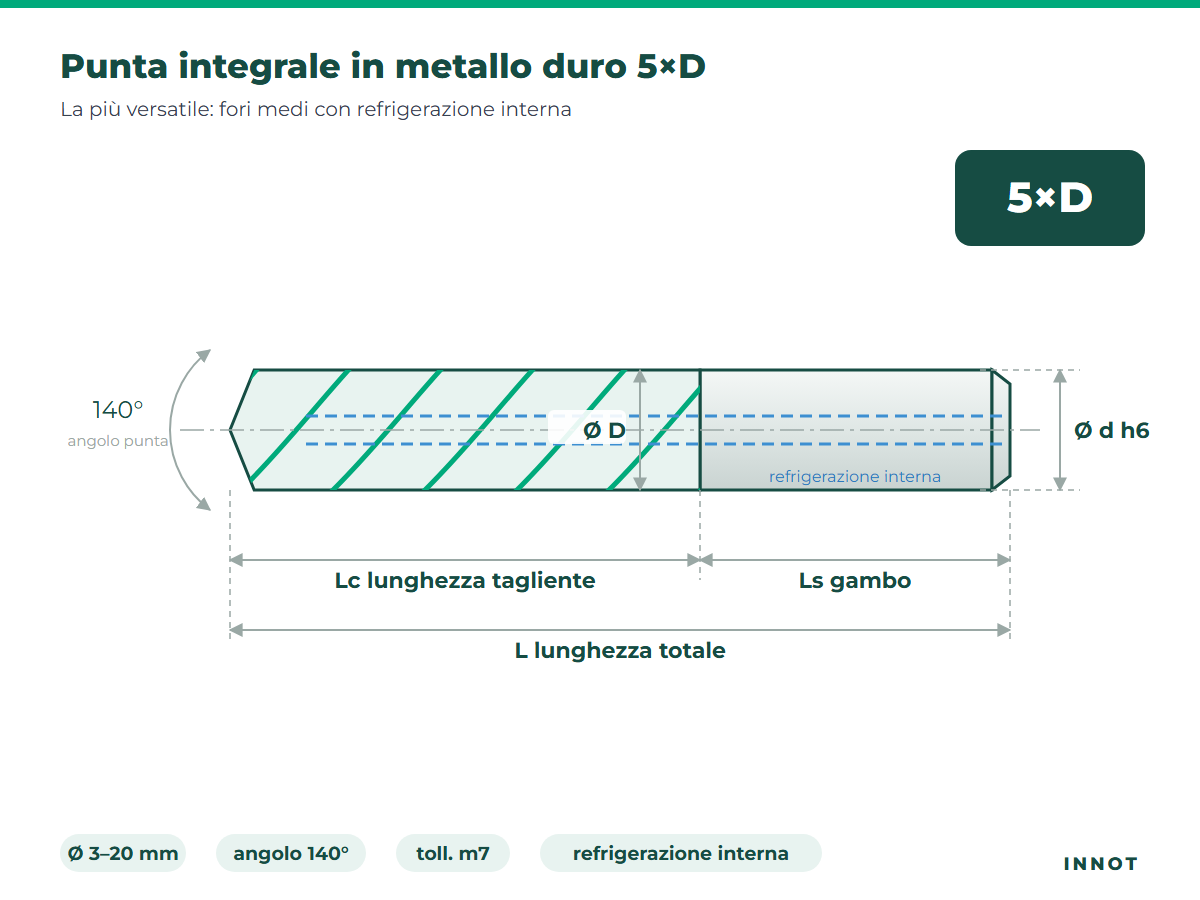

Disegno tecnico

Misure di riferimento

Tabella dati di taglio stampabileTutti i parametri di questa scheda in un PDF INNOT da tenere in officina.Scarica PDF

Ø D punta	Ø d gambo	L totale	Lc tagliente	Ls gambo
Ø 3	6	66	28	36
Ø 4	6	74	36	36
Ø 5	6	82	44	36
Ø 6	6	82	44	36
Ø 8	8	91	53	36
Ø 10	10	103	61	40
Ø 12	12	118	71	45
Ø 14	14	124	77	45
Ø 16	16	133	83	48
Ø 18	18	143	93	48
Ø 20	20	153	101	50

Misure in mm. Disponibili tutti i diametri intermedi, anche al centesimo (es. Ø6,8 per M8 o Ø10,2 per M12): il gambo e le lunghezze seguono la fascia di diametro.

Caratteristiche

Profondità di foratura	fino a 5×D (5 volte il diametro)
Diametri	Ø 3 – 20 mm, a passi di 0,01 mm
Angolo di punta	140° con assottigliamento del nocciolo
Tolleranza Ø D	m7
Gambo	Cilindrico h6 (DIN 6535 HA); con piano Weldon su richiesta
Refrigerazione	Interna, due canali elicoidali
Materiali ISO	P acciai, M inox, K ghise, N alluminio, S superleghe e titanio, H temprati: barra e rivestimento si scelgono sul materiale
Costruzione	Standard (DIN 6537 lunga) o su misura: lunghezze, gradini, smussi e angoli a disegno

Rivestimenti

Tutti i rivestimenti sono disponibili su questo utensile, anche in versione su misura:

TiNTiCNTiAlNAlTiNAlCrNTiSiNAlTiSiNAlCrSiNCrNZrNTiB2DLCta-CDiamante CVDNon rivestito

Confronta rivestimenti e qualità di metallo duro →

Ti serve una punta diversa?

Diametro, lunghezza, gradino, angolo, refrigerazione, barra in metallo duro e rivestimento: configura la punta e ricevi la quotazione in meno di 30 minuti.

Configura la tua punta
