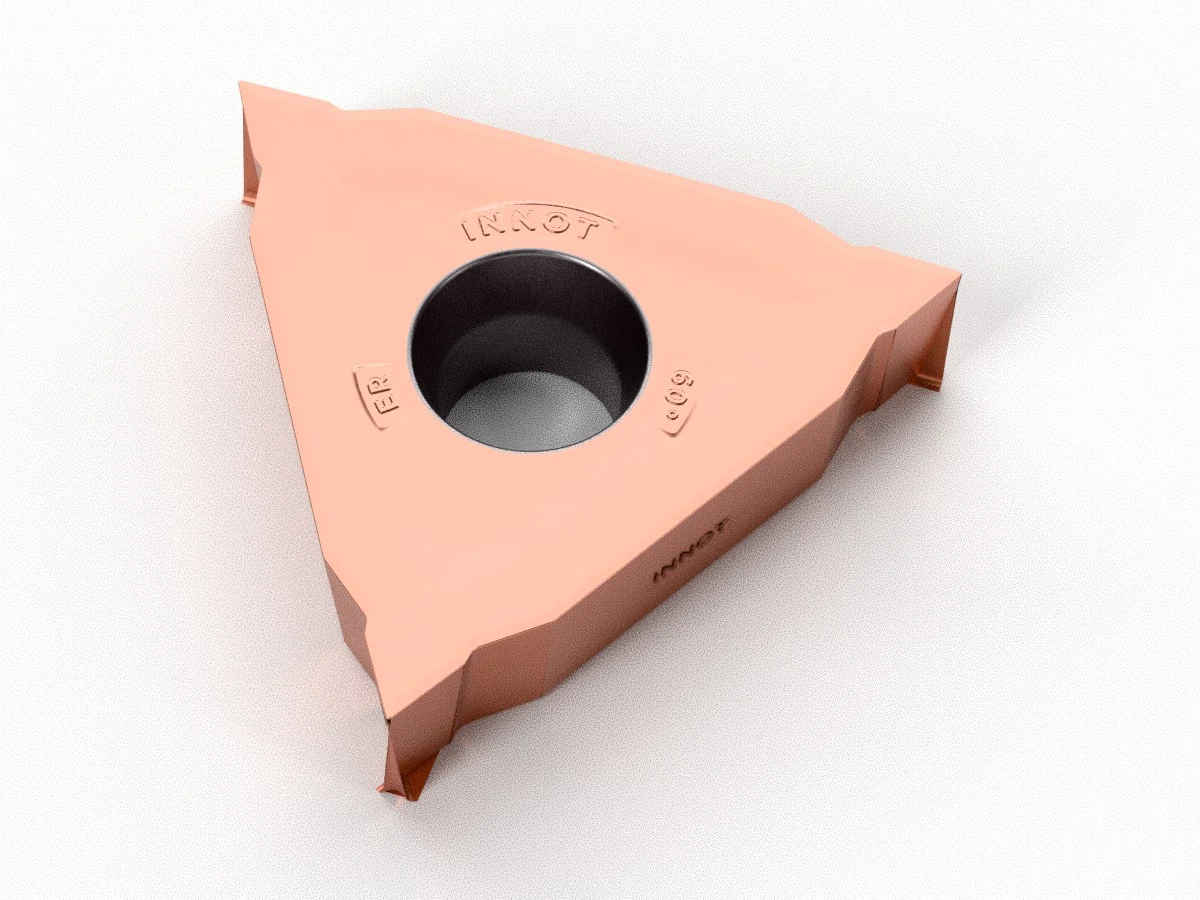

Inserti filettatura ISO metrica 60°

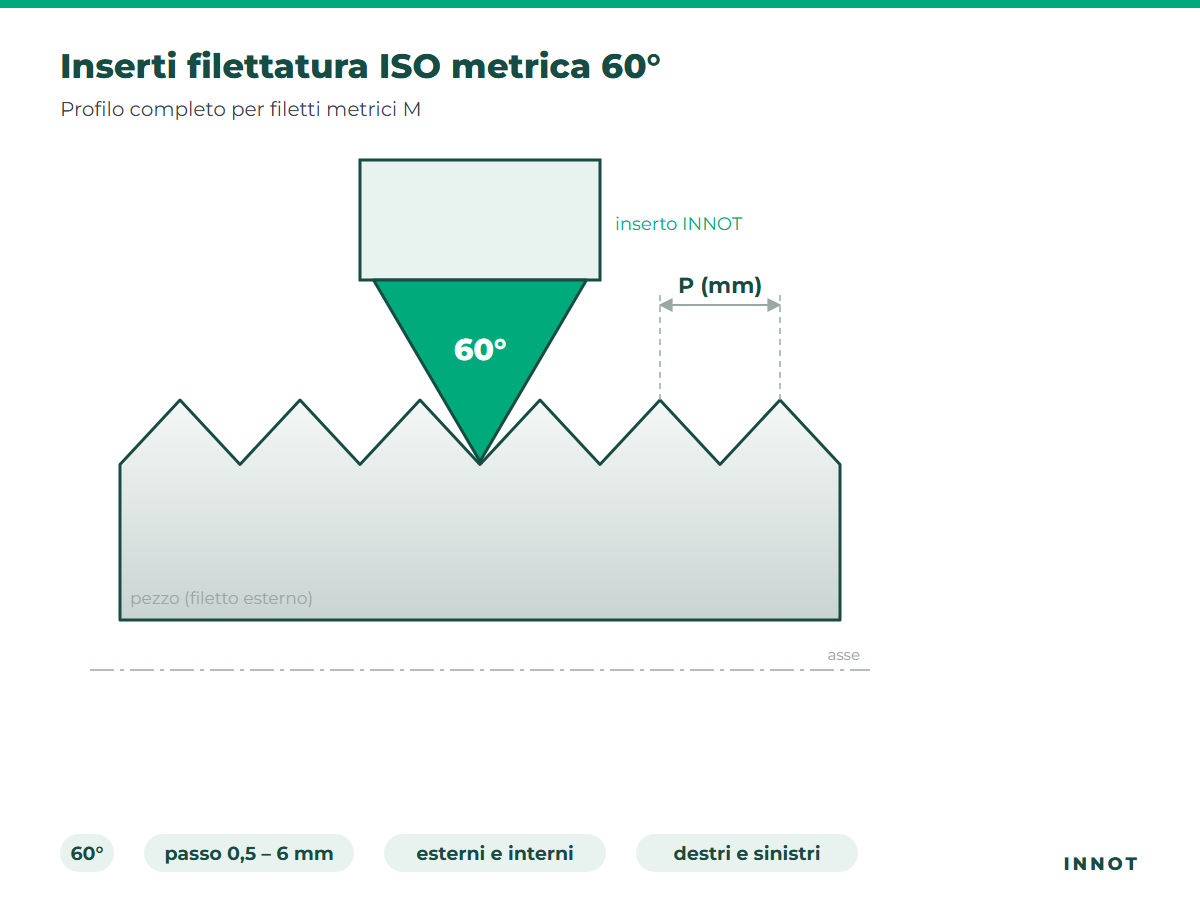

Inserti a profilo completo per filetti metrici ISO 60°: cresta e fondo formati dall'inserto, filetto finito senza ripassi.
ISO P
ISO M
ISO S
Filettatura
passo 0,5 – 6 mm
★ IT5225
Scheda tecnica PDFParametri di taglio, misure e gradi
Vuoi provarlo prima? Richiedi un tester gratuito
Descrizione
Profilo
Gamma
| Profilo | 60° |
| Campo di passo | passo 0,5 – 6 mm |
| Tipo | Esterni (E) e interni (I), destri (R) e sinistri (L) |
| Dimensioni inserto | Cerchio inscritto 6,35 (11), 9,525 (16) e 12,70 mm (22); 3,97 e 4,76 mm per i piccoli fori interni |
| Costruzione | Sinterizzati con rompitruciolo, oppure rettificati di precisione (P) per tolleranze strette e finitura |
| Impiego tipico | Meccanica generale: viti, perni, alberi e madreviti metriche. |
Dimensioni principali
| Tipo | IC mm (taglia) | Passi | Spessore S mm |
|---|---|---|---|
| Esterno | 9,525 (16) | 1,00 – 3,00 mm | 3,52 |
| Esterno | 12,70 (22) | 3,50 – 6,00 mm | 4,65 |
| Interno | 9,525 (16) | 1,00 – 3,00 mm | 3,52 |
| Interno piccoli fori (rettificato) | 3,97 (06) | 0,50 – 1,25 mm | 1,91 |
| Interno piccoli fori (rettificato) | 4,76 (08) | 0,75 – 1,50 mm | 2,38 |
Ogni passo ha il suo inserto a profilo completo. Indicaci filetto, diametro ed esterno/interno: ti diciamo il codice esatto.
Gradi INNOT disponibili
| Grado | ISO | Rivestimento | Composizione | Impiego |
|---|---|---|---|---|
| IT5225 ★ | P · M · S | PVD | Multistrato PVD | Grado di prima scelta per la filettatura: acciai, inox e superleghe, ottima resistenza all'usura del profilo. |
| IT5125 | P · M · S | PVD | Multistrato PVD | Grado tenace per filettatura in condizioni instabili e tagli interrotti su acciai, inox e superleghe. |
★ Grado consigliato. Su richiesta anche gradi CVD per acciai e ghise, in metallo duro non rivestito per alluminio e cermet per finitura.
Consigli d’uso
- Profondità di passata decrescente: passate più leggere man mano che ci si avvicina al fondo del filetto.
- Avanzamento laterale (incremento modificato a 3–5° sul fianco) per un truciolo migliore e una vita inserto più lunga.
- Scegliere lo spessorino in base all’angolo dell’elica del filetto: fianchi che non strisciano e profilo corretto.
Quale inserto per il tuo filetto?
Scrivici filetto (es. M20×2,5 esterno o 1/2″ NPT interno), materiale e portautensile: ti indichiamo inserto e grado con la quotazione.
