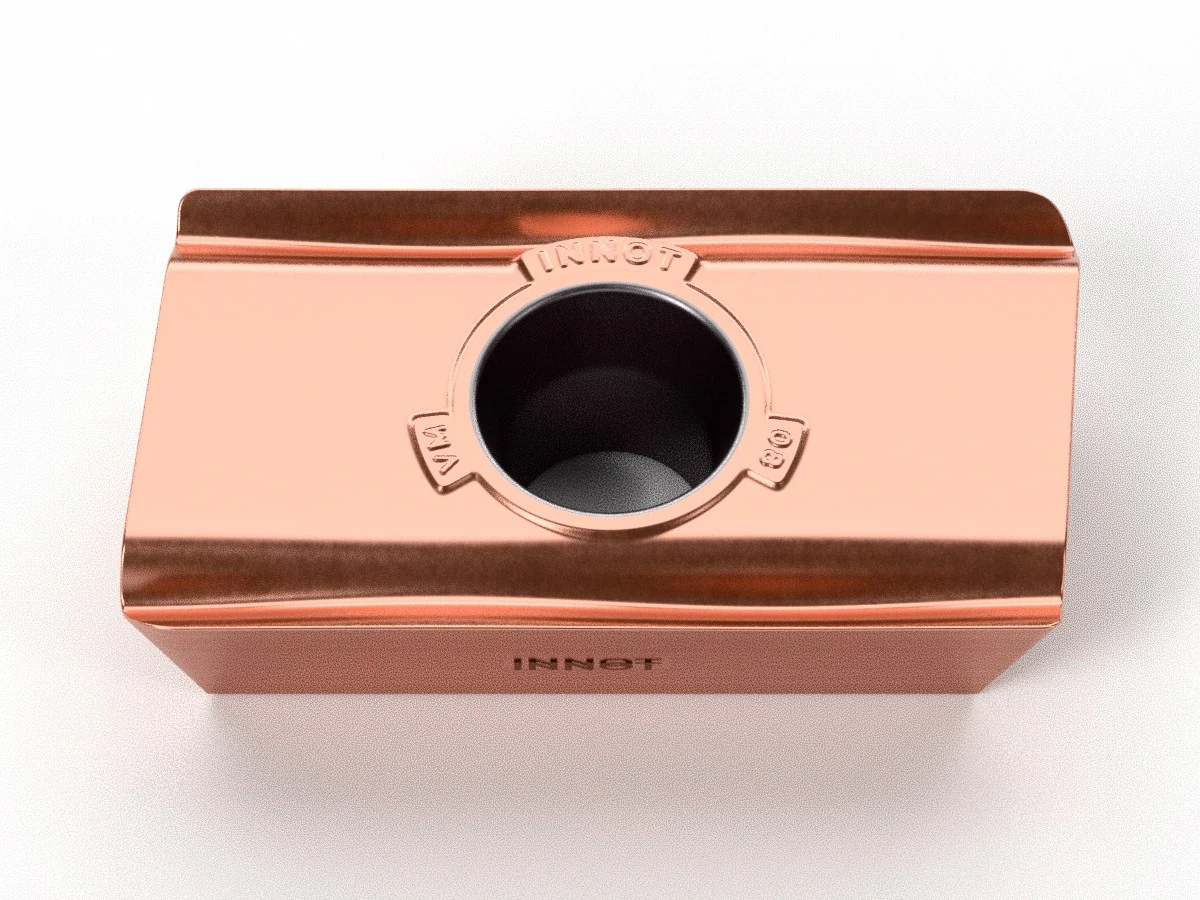

AOKT-VM – inserto INNOT

AOKT-VM

Inserto per spallamento retto 90° con rompitruciolo VM, dal piccolo AOKT06 al robusto AOKT16.

ISO P

ISO M

ISO K

ISO S

ISO H

Spallamento retto 90°

Semi-Finitura

★ IT6130 · IT5120 · IT5220 · IT5130

Richiedi quotazione

Scheda tecnica PDFParametri di taglio, misure e gradi

Vuoi provarlo prima? Richiedi un tester gratuito

Si monta su
Frese a spallamento retto 90°

Prezzi riservati alle aziendeAccedi alla tua area clienti per vedere i tuoi prezzi e chiederne di nuovi in un clic.
Accedi
Serve un consiglio tecnico? Parla con INNOT

(+39) 375 786 1361 Chiama · WhatsApp

Gradi INNOT

CVD, PVD e cermet per ISO P, M, K, S, H

Codifica ISO standard

Compatibili con le frese che usi già

Consulenza tecnica

Ti aiutiamo a scegliere geometria e rivestimento

Spedizione 24/48h

Per ordini a magazzino in tutta Italia

Categorie: ,

Descrizione

Specifiche

Codice L W1 S D1 RE APMX
AOKT060202PEER-VM 7.61 4.2 2.38 2.1 0.2 4.5
AOKT060204PEER-VM 7.61 4.2 2.38 2.1 0.4 4.5
AOKT060208PEER-VM 7.61 4.2 2.38 2.1 0.8 4.5
AOKT113504PEER-VM 11.75 6.42 3.5 2.8 0.4 9.5
AOKT113508PEER-VM 11.75 6.42 3.5 2.8 0.8 9.5
AOKT113512PEER-VM 11.75 6.42 3.5 2.8 1.2 9.5
AOKT113516PEER-VM 11.75 6.42 3.5 2.8 1.6 9.5
AOKT113520PEER-VM 11.75 6.42 3.5 2.8 2 9.5
AOKT113532PEER-VM 11.75 6.42 3.5 2.8 3.2 9.5
AOKT160408PEER-VM 17.65 9.64 4.76 4.4 0.8 14.5
AOKT160412PEER-VM 17.65 9.64 4.76 4.4 1.2 14.5
AOKT160416PEER-VM 17.65 9.64 4.76 4.4 1.6 14.5

Misure in mm. IC = cerchio inscritto, S = spessore, D1 = foro, BS = raschiante, RE = raggio, AN = angolo di spoglia, APMX = profondità di passata massima.

Scheda tecnica

Lavorazione Fresatura – Spallamento retto 90°
Forma Rettangolare
Materiale ISO P (acciai), M (acciai inossidabili), K (ghise), S (superleghe e titanio), H (acciai temprati)
Caratteristiche Tagliente positivo e affilato per spallamenti a 90° precisi. Ampia scelta di raggi di punta (da 0.2 a 3.2 mm).
Frese compatibili Frese a inserti con sede AOKT-VM: chiedici il codice della tua fresa e verifichiamo la compatibilità.

Gradi INNOT disponibili

Grado ISO Rivestimento Composizione Impiego
IT6130 ★ P · K CVD TiN + MT-TiCN + Al₂O₃ Semi-finitura e sgrossatura di acciai e ghise. Rivestimento composito ad alta resistenza che bilancia usura e tenacità; il trattamento post-rivestimento aumenta la tenacità dell'inserto.
IT5120 ★ P · M · K PVD TiAlN + CrAlN + TiSiN Grado universale per acciai, inox e ghise, ideale anche su materiali da 35–50 HRC. Ottima resistenza all'usura e tenacità, elevata durezza a caldo.
IT5220 ★ P · M · K PVD AlTiN + TiSiN Grado universale per acciai, inox e ghise fino a 40–50 HRC. Rivestimento doppio strato: resistenza, tenacità e protezione dalle scheggiature del tagliente.
IT5130 ★ P · M PVD AlTiN Fresatura ad alta efficienza di acciai e inox sotto 30 HRC. Substrato a formulazione speciale che riduce il rischio di scheggiatura, con rivestimento nano di ultima generazione.
IT5110 P · H PVD TiAlN + CrAlN + TiSiN Fresatura di acciai temprati 45–55 HRC. Rivestimento nano-composito su substrato a grana ultra-fine: superficie liscia, basso attrito, alta nano-durezza e ottima resistenza all'ossidazione.
IT5210 P · H PVD AlTiN + TiSiN Fresatura di acciai temprati 50–65 HRC. Rivestimento con elevata stabilità termica e resistenza all'ossidazione: regge le temperature di taglio più severe.
IT530 P · M PVD AlTiN / AlCrN Specifico per acciaio dolce e inox. Rivestimento nano-multistrato e substrato ad alta tenacità: velocità e avanzamenti più alti con minor rischio di rottura.
IT7240 M · S PVD AlCrN Fresatura di materiali difficili: inox, superleghe e titanio. Elevata durezza a caldo, alta tenacità e resistenza alla rottura per fatica.
ITC10 P Cermet Non rivestito Cermet di nuova generazione, molto stabile: ideale per la finitura di acciai a basso tenore di carbonio e dove serve un'elevata qualità superficiale. Superficie dura e compatta, ottima stabilità chimica, resistenza all'usura e alla scheggiatura.

★ Grado consigliato. Gli altri gradi sono disponibili su richiesta.

Parametri di lavorazione

I parametri di taglio dipendono da fresa, macchina e materiale: te li inviamo insieme alla quotazione, calcolati sul tuo pezzo.

Tabella dati di taglio stampabileTutti i parametri di questa scheda in un PDF INNOT da tenere in officina.Scarica PDF
